Подключение внешних модулей

Обновлено 24 ноября 2024

В веб-интерфейсе контроллера перейдите в раздел НастройкиКонфигурационные файлыМодули расширения и порты. В нем подключаются и настраиваются следующие модули и интерфейсы:

  • Внутренние слоты  слоты для установки модулей внутрь самого контроллера.
  • Модули WBIO  слоты для модулей ввода-вывода, которые пристыковываются к контроллеру.
  • Интерфейсы RS485  порты RS-485. Их можно отключить. Второй порт можно преобразовать в CAN.
  • Слот модема  подключение модема.
  • Режимы W1 и W2  1-wire датчики либо дискретные входы.
  • Источник резервного питания  модули аккумуляторов.

Подключить модуль во внутренний слот

  1. Разберите корпус контроллера и физически подключите модуль во внутренний слот.
  2. Добавьте модуль в конфигурацию контроллера. Для этого в веб-интерфейсе перейдите в раздел Настройки Конфигурационные файлы Модули расширения и порты и выберите слот с модулем. Затем из списка Тип модуля выберите тип установленного модуля и нажмите кнопку Записать.

Если добавленный модуль больше не нужен, его можно удалить:

  1. Удалите модуль из конфигурации контроллера. Для этого в веб-интерфейсе перейдите в раздел Настройки Конфигурационные файлы Модули расширения и порты и выберите слот с модулем. Затем в списке Тип модуля выберите Не установлен.
  2. При необходимости разберите корпус контроллера и выньте модуль из внутреннего слота.

Подключить Zigbee-модуль во внутренний слот и настроить его

Установка и подключение модуля WBE2R-R-ZIGBEE v.2

  1. Разберите корпус контроллера и вставьте модуль, соблюдая полярность: выступ на нем должен попасть в паз на плате контроллера.
  2. Закрепите с помощью гаек разъем SMA-гнезда в отверстии корпуса над разъемами Ethernet.
  3. Соберите корпус обратно. Следите за соединительным кабелем от модуля к SMA-гнезду: он не должен пережиматься, сильно изгибаться и попадать между индикатором и световодом на верхней крышке.
  4. Навинтите внешнюю антенну на SMA-гнездо.
  5. При монтаже в металлическом щите расположите антенну снаружи  так радиосвязь будет надежнее.
  6. Добавьте модуль в конфигурацию контроллера. Для этого в веб-интерфейсе перейдите в раздел Настройки Конфигурационные файлы Модули расширения и порты и выберите слот с модулем. Затем из списка Тип модуля выберите WBE2R-R-ZIGBEE v.2 и нажмите кнопку Записать. Контроллер включит нужные для работы модуля порты.

Если добавленный модуль больше не нужен, его можно удалить:

  1. Удалите модуль из конфигурации контроллера. Для этого в веб-интерфейсе перейдите в раздел Настройки Конфигурационные файлы Модули расширения и порты и выберите слот с модулем. Затем в списке Тип модуля выберите Не установлен.
  2. При необходимости разберите корпус контроллера и выньте модуль из внутреннего слота.

Установка программного обеспечения

Понадобятся два пакета:

  • zigbee2mqtt  мост, с помощью которого можно управлять Zigbee-устройствами через MQTT.
  • wb-zigbee2mqtt  конвертер данных из топиков zigbee2mqtt в Wiren Board MQTT Conventions.

Установите пакеты:

apt update && apt install zigbee2mqtt

Пакет wb-zigbee2mqtt ставится автоматически при установке пакета zigbee2mqtt, но, если этого не произошло, установите его самостоятельно:

apt update && apt install wb-zigbee2mqtt

После установки пакетов сервис будет запущен автоматически и добавлен в автозапуск. Чтобы убедиться, что сервис активен, выполните команду

systemctl status zigbee2mqtt
Установка пакета zigbee2mqtt

После установки пакета wb-zigbee2mqtt все Zigbee-устройства добавятся на вкладку Устройства контроллера.

Установленный пакет zigbee2mqtt

Веб-интерфейс zigbee2mqtt

Веб-интерфейс zigbee2mqtt потребляет память и процессорное время контроллера. Не включайте его, если не используете: добавлять и удалять устройства можно через конвертер wb-zigbee2mqtt.

Если вам не достаточно конвертера wb-zigbee2mqtt и нужен веб-интерфейс zigbee2mqtt, включите его в файле настроек:

  1. Откройте файл configuration.yaml для редактирования:

    nano /mnt/data/root/zigbee2mqtt/data/configuration.yaml
  2. Добавьте в него блок:

    frontend:
    port: 8081
    host: 0.0.0.0
  3. Сохраните и закройте файл.

  4. Перезапустите сервис zigbee2mqtt

    systemctl restart zigbee2mqtt

Веб-интерфейс моста zigbee2mqtt будет доступен по адресу http://<IP-адрес контроллера>:8081/, где вместо <IP-адрес контроллера> необходимо указать тот же IP-адрес, который вы указывали для подключения к веб-конфигуратору контроллера.

Интерфейс zigbee2mqtt

Конвертер wb-zigbee2mqtt

Конвертер запрашивает у zigbee2mqtt список всех подключенных устройств и подписывается на их топики. При получении данных от физических устройств конвертер анализирует json, создает виртуальное устройство и посылает в него полученную информацию.

Также конвертер создает виртуальное устройство zigbee2mqtt и передает в него логи, версию и состояние (online/offline) моста zigbee2mqtt. Можно включить и выключить режим добавления устройств. Кроме того, в конвертере есть возможность заново инициировать запрос у моста список добавленных устройств: если появились новые, конвертер подпишется на них.

Добавление устройств в wb-zigbee2mqtt

Устройства можно добавлять по одному или все разом. Чтобы добавить новые устройства:

  1. В веб-интерфейсе контроллера перейдите в раздел Устройства. Найдите карточку Zigbee2mqtt и проверьте поле State  статус в нем должен быть online. Если вы только что установили пакет zigbee2mqtt и статус на карточке  offline, подождите пару минут.

    Статус Zigbee2mqtt
  2. Включите переключатель Permit join. Контроллер перейдет в режим поиска Zigbee-устройств.

    Статус Zigbee2mqtt
  3. Переведите Zigbee-устройство, которое вы хотите подключить к контроллеру, в режим сопряжения. Как правило для этого необходимо зажать кнопку Pair на корпусе и дождаться, когда индикатор на устройстве замигает.

  4. Контроллер начнет подключать устройство: на карточке Zigbee2mqtt в поле Log по очереди будут появляться сообщения:

    Starting interview of '0xN...
    Configuring '0xN...'
    Successfully configured '0xN...'..

    Сообщение Successfully configured '0xN...'.. означает, что устройство успешно обнаружено и опрошено.

  5. Добавьте таким же образом остальные Zigbee-устройства: по очереди переведите каждое в режим сопряжения и дождитесь сообщения Successfully configured '0xN...'.. на карточке Zigbee2mqtt.

  6. После того, как добавите все устройства, выключите переключатель Permit join.

  7. На карточке Zigbee2mqtt нажмите кнопку Update devices. Все добавленные устройства отобразятся в разделе Устройства.


Если устройство не добавляется:

  • Возможно, при анализе данных от zigbee2mqtt произошла ошибка. Перезапустите движок правил с помощью команды ниже, а затем попробуйте добавить устройство заново.

    systemctl restart wb-rules
  • Если во время обнаружения и опроса Zigbee-устройства в карточке Zigbee2mqtt в поле Log вместо сообщения сообщения Successfully configured &rsquo;0xN...&rsquo;.. отобразилось Device '0xN...' ... is NOT supported убедитесь, что устройство есть в списке поддерживаемых и что у вас установлена последняя версия пакета zigbee2mqtt.

  • Если устройство было добавлено и его карточка стала отображаться в списке, но при этом она пустая  это означает, что от устройства пока не были получены данные. Если это датчик, то подождите, когда он сработает, а если это выключатель, то выключить или включить его.

Смена friendly_name устройства

После добавления устройства в его карточке отображается номер, например 0xa4c138fc51d02c20:

Название устройства по умолчанию

Вы можете указать friendly_name  человекочитаемое название устройства. Для этого:

  1. Откройте файл конфигурации для редактирования:

    nano /mnt/data/root/zigbee2mqtt/data/configuration.yaml
  2. Найдите в секции devices ваше устройство и измените значение поля friendly_name. Новое название устройства должно соответствовать требованиям Zigbee2MQTT: недопустимо использовать /, названия не должны повторяться и др. Кроме того, новое название должно соответствовать соглашениям Wiren Board MQTT Conventions.

  3. Сохраните файл настроек и перезапустите сервис:

    systemctl restart zigbee2mqtt
  4. В веб-интерфейсе контроллера на вкладке Устройства появится новое устройство с заданным названием:

    Новое название устройства
  5. На вкладке Устройства удалите старую карточку устройства (с номером вместо человекочитаемого названия). Для этого наведите курсор на заголовок карточки и нажмите значок корзины.

Удаление устройства

  1. В веб-интерфейсе контроллера перейдите в раздел Устройства. Найдите карточку Zigbee2mqtt и убедитесь, что переключатель Permit join находится в положении Выкл.

    Выключение Zigbee2mqtt
  2. Разорвите связь Zigbee-устройства с координатором. Как правило, для этого нужно перевести устройство в режим сопряжения: зажать и удерживать кнопку Pair на корпусе, пока индикатор не замигает. Подробнее смотрите в документации к устройству.

  3. Убедитесь, что в карточке устройства Zigbee2mqtt в поле Log появилось сообщение left the network:

    Потеря сети
  4. Удалите карточку Zigbee-устройства из веб-интерфейса. Для этого наведите курсор на заголовок карточки и нажмите значок корзины. КОнтроллер запросит подтверждение на выполнение операции — нажмите ОК.

    Удаление карточки устройства
  5. Подключитесь к контроллеру по SSH и перезапустите wb-rules  это заново запустит конвертер wb-zigbee2mqtt:

    systemctl restart wb-rules

Переустановка zigbee2mqtt с сохранением данных

Иногда может потребоваться переустановить конвертер с сохранением данных, например, если мост не стартует после обновления. Для этого:

  1. Перейдите в домашний каталог:

    cd ~
  2. Сохраните настройки:

    cp -R /mnt/data/root/zigbee2mqtt/data data-backup
  3. Удалите zigbee2mqtt командой:

    apt purge zigbee2mqtt
  4. Если остался каталог с node-modules — удалите его:

    rm -r /mnt/data/root/zigbee2mqtt/node_modules
  5. Заново поставьте zigbee2mqtt:

    apt install zigbee2mqtt
  6. Восстановите настройки из архива:

    cp -R data-backup/* /mnt/data/root/zigbee2mqtt/data
  7. Перезапустите сервис:

    systemctl restart zigbee2mqtt

Подключить модуль ввода-вывода WBIO

  1. Физически подключите модуль в слот контроллера.

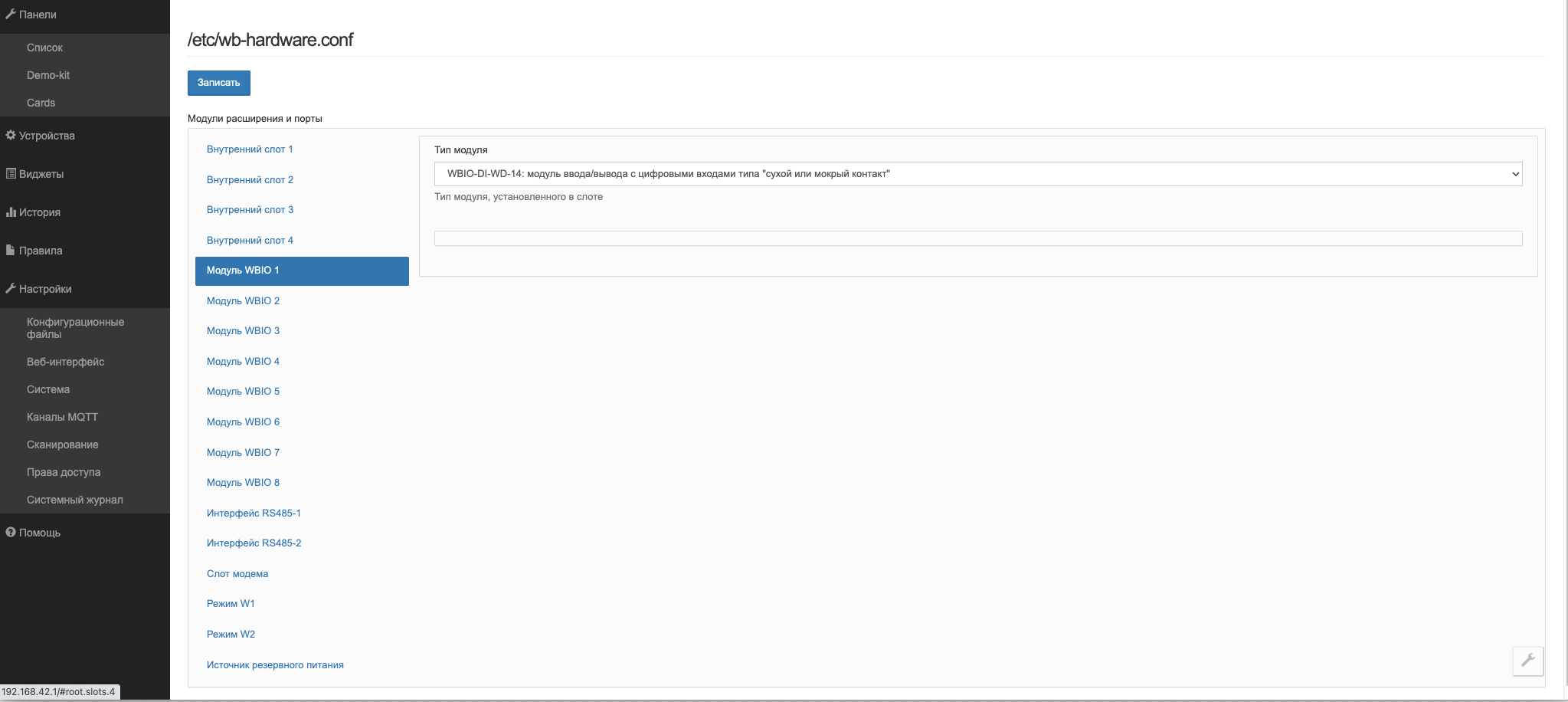

  2. Добавьте модуль в конфигурацию контроллера. Для этого в веб-интерфейсе перейдите в раздел Настройки Конфигурационные файлы Модули расширения и порты и нажмите на тот Модуль WBIO (External I/O module), в который был установлен модуль WBIO.

  3. Из списка Тип модуля выберите тип установленного модуля и нажмите кнопку Записать.

    Добавление модуля ввода-вывода
  4. Убедитесь, что внешний модуль отображается в веб-интерфейсе. Для этого разделе Устройства найдите устройство:

    • Relays & FETs, если модуль дискретный.
    • ADCs, если модуль аналоговый.

    Каналы будут иметь вид EXTN_YYYY, где N — порядковый номер модуля, а YYY — название канала модуля. Адрес MQTT-топика будет иметь вид /devices/wb-gpio/controls/EXTN_YYYY.

    Добавленное устройство ввода-вывода

Если добавленный модуль больше не нужен, его можно удалить:

  1. Удалите модуль из конфигурации контроллера. Для этого в веб-интерфейсе перейдите в раздел Настройки Конфигурационные файлы Модули расширения и порты и выберите слот с модулем. Затем в списке Тип модуля выберите Не установлен.
  2. При необходимости выньте модуль из слота.

Подключить модуль резервного питания

  1. Физически подключите модуль в слот контроллера.

  2. Добавьте модуль в конфигурацию контроллера. Для этого в веб-интерфейсе перейдите в раздел Настройки Конфигурационные файлы Модули расширения и порты и выберите Источник резервного питания.

  3. Из списка Тип модуля выберите WBMZ4-BATTERY для модуля резервного питания на Li-ion аккумуляторе или WBMZ4-SUPERCAP для модуля резервного питания на ионисторах. Затем нажмите Записать.

    Добавление батареи

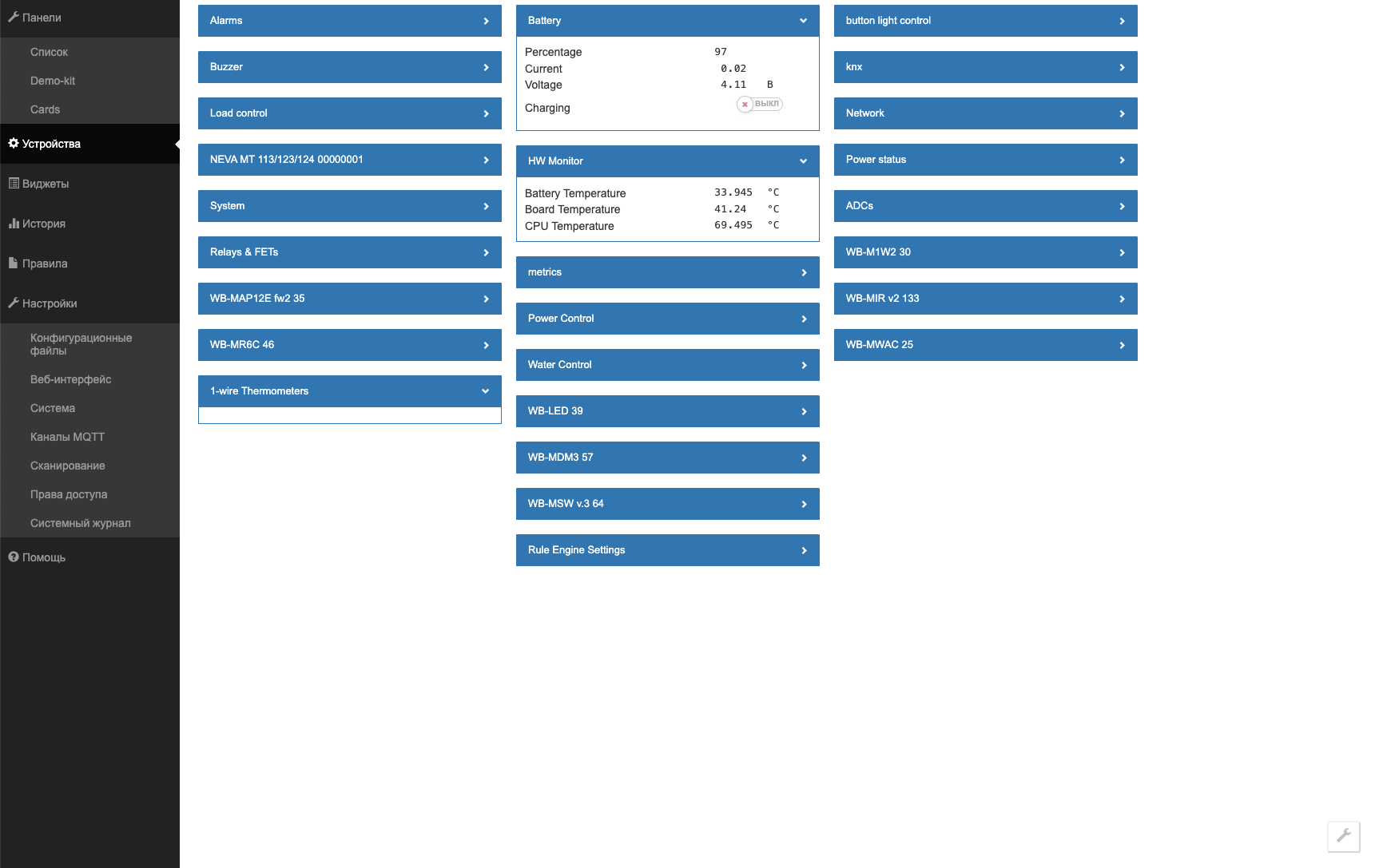

  4. Убедитесь, что внешний модуль отображается в веб-интерфейсе. Для этого разделе Устройства найдите карточку Battery. Для устройства отображаются следующие характеристики:

    • Current  ток в амперах. Положительное значение  батарея заряжается, отрицательное  батарея разряжается.
    • Percentage  процент заряда аккумулятора (от вычисленного при калибровке объема).
    • Voltage  напряжение аккумулятора.
    • Charging  показывает, заряжается ли сейчас аккумулятор. Зарядку можно принудительно отключить.

    Температура аккумулятора отображается в устройстве HW Monitor, канал hwmon/Battery Temperature. Следите, чтобы температура аккумулятора не выходила за допустимые границы.

    Батарея и монитор устройств

Если добавленный модуль больше не нужен, его можно удалить:

  1. Удалите модуль из конфигурации контроллера. Для этого в веб-интерфейсе перейдите в раздел Настройки Конфигурационные файлы Модули расширения и порты и выберите Источник резервного питания. Затем в списке Тип модуля выберите Не установлен.
  2. При необходимости выньте модуль из слота.
